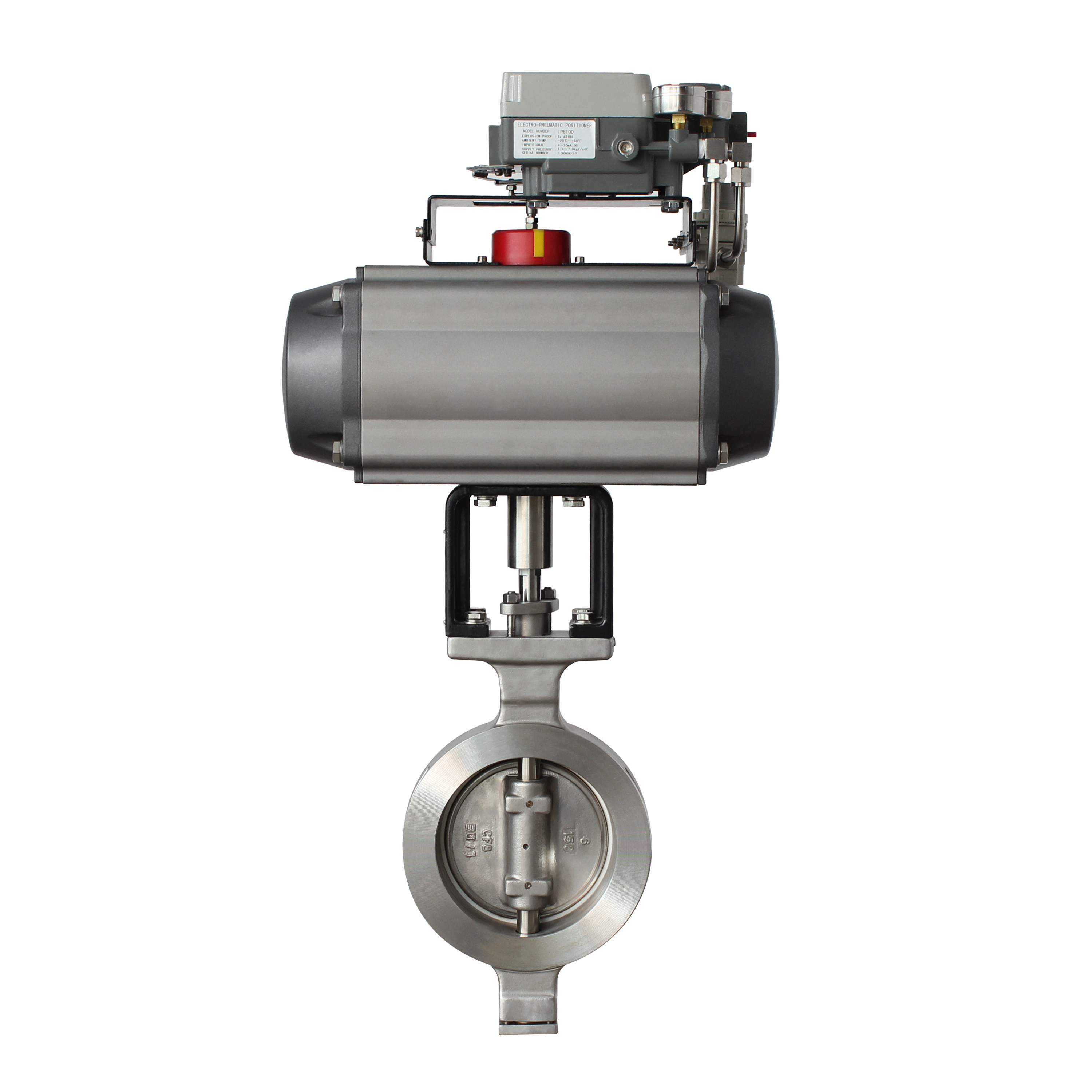

进口气动调节蝶阀
类别：进口蝶阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口气动调节蝶阀概述：
德国力特LIT阀门进口气动蝶阀是一种德国力特蝶阀设计符合API609 标准生产的一款以空气源为动力来进行控制阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能。德国力特进口气动调节蝶阀其结构采用三维偏心原理设计，在硬软多层密封兼容的新工艺加工后，使蝶阀在运行工作时，减少了其扭矩力，达到省力、节能之效果。从而确保蝶阀整体的抗腐蚀、耐高温、抗磨损的可靠性。德国力特进口气动高温蝶阀主要应用在高温高压工况中得到很好的应用。
德国力特LIT阀门进口气动调节蝶阀参数：
公称通径：DN25-DN2000
公称压力：150Mpa-600LB
设计温度：-196℃-600℃
连接方式：对夹，法兰
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
气源接口：G1/4、G1/8、G3/8、G1/2
供气压力：0.4 Mpa -0.8Mpa
作用形式：单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
控制方式：开关型、阀位信号反馈型、智能调节型（输入输出4-20mA）
其它配置：定位器、电磁阀、空气过滤减压器、限位开关、手轮
德国力特LIT阀门进口气动调节蝶阀软密封部件：
零件名称 | 材料 |
阀体 | 铸钢、不绣钢、铬钥钢、合金钢、双相钢 |
蝶板 | 铸钢、不绣钢、铬结钢、合金钢、双相钢 |
阀座 | 不绣钢、堆焊司太立等硬质合金 |
密封圈 | 不绣钢与耐高温石棉板组合成多层次 |
阀杆 | 20Cr13、1Cr13不绣钢、铬银钢、特殊材料 |
轴套 | 奥氏体不绣钢、304氮化 、ZG00Cr18Ni10 |
填料 | 柔性石墨、PTFE |
填料压盖 | 铸钢、不绣钢 |
支架 | 铸钢、不绣钢 |

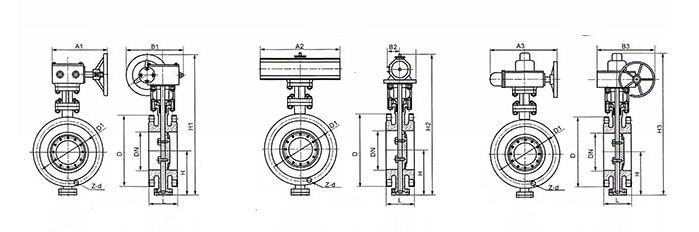

德国力特LIT阀门进口气动调节蝶阀尺寸：
DN | 结构长度L | 外形尺寸(参考值) | 法兰尺寸(标准值) | 手动 阀门 Kg | ||||||||||||||
毫米 | 英寸 | 短 | 长 | H | 手动 | 气动 | 电动 | PN0.6MPa | PN1.OMPa | |||||||||
H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D1 | Z-d | D1 | Z-d | ||||||
40 | 1 1/2 | 43 | 43 | 107 | 330 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 100 | 4-14 | 110 | 4-18 | 10 |
50 | 2 | 43 | 43 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 110 | 4-14 | 125 | 4-18 | 12 |
65 | 2 1/2 | 46 | 46 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 | 130 | 4-14 | 145 | 4-18 | 13 |
80 | 3 | 49 | 64 | 125 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 | 150 | 4-18 | 160 | 8-18 | 15 |
100 | 4 | 56 | 64 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 | 170 | 4-18 | 180 | 8-18 | 17 |
125 | 5 | 64 | 70 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 | 200 | 8-18 | 210 | 8-18 | 27 |
150 | 6 | 70 | 76 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 704 | 300 | 315 | 225 | 8-18 | 240 | 8-22 | 29 |
200 | 8 | 71 | 89 | 215 | 780 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 | 280 | 8-18 | 295 | 8-22 | 45 |
250 | 10 | 76 | 114 | 243 | 840 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 | 335 | 12-18 | 350 | 12-22 | 69 |
300 | 12 | 83 | 114 | 285 | 995 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 | 395 | 12-22 | 400 | 12-22 | 86 |
350 | 14 | 92 | 127 | 320 | 1050 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 | 445 | 12-22 | 460 | 16-22 | 122 |
400 | 16 | 102 | 140 | 350 | 1220 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 | 495 | 16-22 | 515 | 16-26 | 141 |
450 | 18 | 114 | 152 | 350 | 1280 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 | 550 | 16-22 | 565 | 20-26 | 191 |
500 | 20 | 127 | 152 | 380 | 1365 | 535 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 | 600 | 20-22 | 620 | 20-26 | 260 |
600 | 24 | 154 | 178 | 435 | 1460 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 | 705 | 20-26 | 725 | 20-30 | 380 |
700 | 28 | 165 | 229 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 | 810 | 24-26 | 840 | 24-30 | 450 |
800 | 32 | 190 | 241 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 | 920 | 24-30 | 950 | 24-33 | 650 |
900 | 36 | 203 | 241 | 595 | 1810 | 750 | 550 | 1965 | 1250 | 380 | 2255 | 785 | 863 | 1020 | 24-30 | 1050 | 28-33 | 830 |
1000 | 40 | 216 | 300 | 650 | 1900 | 900 | 750 | 2015 | 1250 | 380 | 2380 | 785 | 863 | 1120 | 28-30 | 1160 | 28-36 | 1050 |
1200 | 48 | 254 | 360 | 775 | 1180 | 1000 | 925 | 2250 | 1250 | 380 | 2640 | 785 | 863 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
1400 | 56 | 279 | 390 | 870 | 1450 | 1000 | 925 | 2886 | 1560 | 36-36 | 1590 | 36-42 | 1900 | |||||
1600 | 64 | 318 | 440 | 1000 | 1730 | 1000 | 925 | 3156 | 1760 | 40-36 | 1820 | 40-48 | 2900 | |||||
1800 | 72 | 356 | 490 | 1110 | 3020 | 1100 | 980 | 3421 | 1970 | 44-39 | 2020 | 44-48 | 4000 | |||||
2000 | 80 | 406 | 540 | 1250 | 3270 | 1100 | 980 | 3685 | 2180 | 48-42 | 2230 | 48-48 | 5300 | |||||
