进口LNG截止阀
类别：进口低温阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口低温截止阀概述：
德国力特LIT阀门进口低温截止阀是一种用在低温环境的开关作用的阀门，此类型专用低温截止阀主要用于低温和深冷介质的管路系统，具有开关灵活、密封可靠的特点。
德国力特LIT阀门进口低温截止阀参数：
公称通径：DN10-DN500
公称压力：4.0MPA
设计温度：-196℃-80℃
连接方式：承插焊接，法兰
适用介质：LO2、LN2、LAr、LNG、LC2H4等
德国力特LIT阀门进口低温截止阀部件：
主要零部件名称 | 材料 |
阀体 | ZG0Cr18Ni9 |
阀瓣 | 0Cr18Ni9 |
阀盖 | ZG0Cr18Ni9 |
阀杆 | 0Cr18Ni9 |
手轮 | Y102 |
主密封件 | PCTFE |

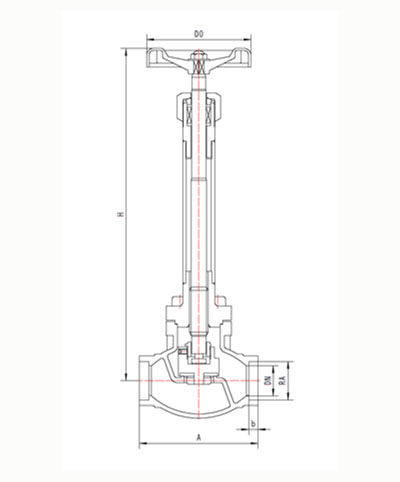

德国力特LIT阀门进口低温截止阀尺寸：
通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | b | RA | D0 | ||
10 | 70 | 253 | 247 | 8 | 14.5 | 75 | 1.4 |
15 | 80 | 268 | 260 | 8 | 18.5 | 75 | 1.6 |
20 | 90 | 307 | 297 | 8 | 25.5 | 100 | 2.2 |
25 | 100 | 323 | 310 | 8 | 32.5 | 100 | 2.4 |
32 | 110 | 362 | 346 | 10 | 38.5 | 120 | 4.6 |
40 | 120 | 380 | 360 | 10 | 45.5 | 120 | 4.8 |
50 | 150 | 445 | 420 | 15 | 57.5 | 160 | 9.9 |
65 | 180 | 473 | 440 | 15 | 76.5 | 200 | 12.6 |
80 | 210 | 510 | 470 | 15 | 89.5 | 240 | 19.8 |
100 | 250 | 589 | 539 | 20 | 108.5 | 280 | 32.5 |
125 | 300 | 665 | 602 | 25 | 133.5 | 300 | 40.5 |
150 | 350 | 713 | 638 | 25 | 159.5 | 300 | 47.3 |
200 | 430 | 805 | 705 | 25 | 220 | 360 | 94. |
