进口气动保温球阀
类别：进口球阀
t-color: rgba(0, 0, 0, 0); box-sizing: border-box; margin: 0px; padding: 0px;">24
Z-Φ23
DN200
125
267
335
295
265
24
Z-Φ23
DN200
150
292
405
355
320
28
Z-Φ25
DN250
200
330
520
470
435
32
Z-Φ25
DN350
进口气动保温球阀产品概述：
德国力特LIT阀门进口保温球阀具有良好的保温保冷特性，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀何种更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。
进口气动保温球阀技术规范：
设计标准 | ASME B 16.34 GB/T12224 |
结构长度 | ASME B 16.10 GB/T12221 |
连接法兰 | ASME B 16.5、JB/T 79 |
驱动方式 | 手动、电动、气动 |
试验和检验 | JB/T9092 API 598 |
适用介质 | 重油、胶类等易凝固介质 |
进口保温球阀主要零部件材质：
零件名称 | 材质 | ||
C | R | ||
夹套 | 25 | SUS304 | SUS304 |
阀座 | WCB | SUS304 | SUS316 |
阀体 | 25 | SUS304 | SUS316 |
密封圈 | RPTFE、PTFE、对位聚苯 | ||
球体 | SUS304 | SUS304 | SUS316 |
阀杆 | 1Cr13 | SUS304 | SUS316 |
填料 | 柔性石墨 、RPTFE、PTFE | ||
填料压盖 | WCB | SUS304 | SUS316 |

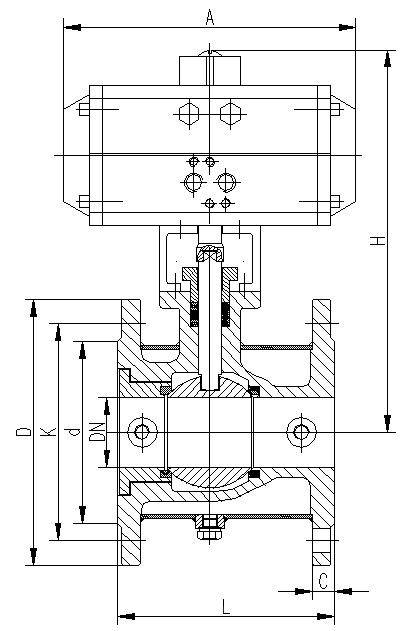

进口气动保温球阀外形尺寸图：
进口气动保温球阀尺寸：
公称通径DN(Mm) | 尺寸(Mm) | 配应法兰(Inch) | |||||
L | D | K | D | C | Z-Φd | ||
15 | 108 | 135 | 100 | 78 | 16 | Z-Φ18 | DN32 |
20 | 117 | 145 | 110 | 85 | 16 | Z-Φ18 | DN40 |
25 | 127 | 160 | 125 | 100 | 16 | Z-Φ18 | DN50 |
32 | 140 | 180 | 145 | 120 | 18 | Z-Φ18 | DN65 |
40 | 165 | 180 | 145 | 120 | 18 | Z-Φ18 | DN65 |
50 | 178 | 195 | 160 | 135 | 19 | Z-Φ18 | DN80 |
65 | 203 | 245 | 210 | 185 | 21 | Z-Φ18 | DN125 |
80 | 229 | 280 | 240 | 210 | 23 | Z-Φ23 | DN150 |
100 | 254 | 335 | 295 | 265 | |||
