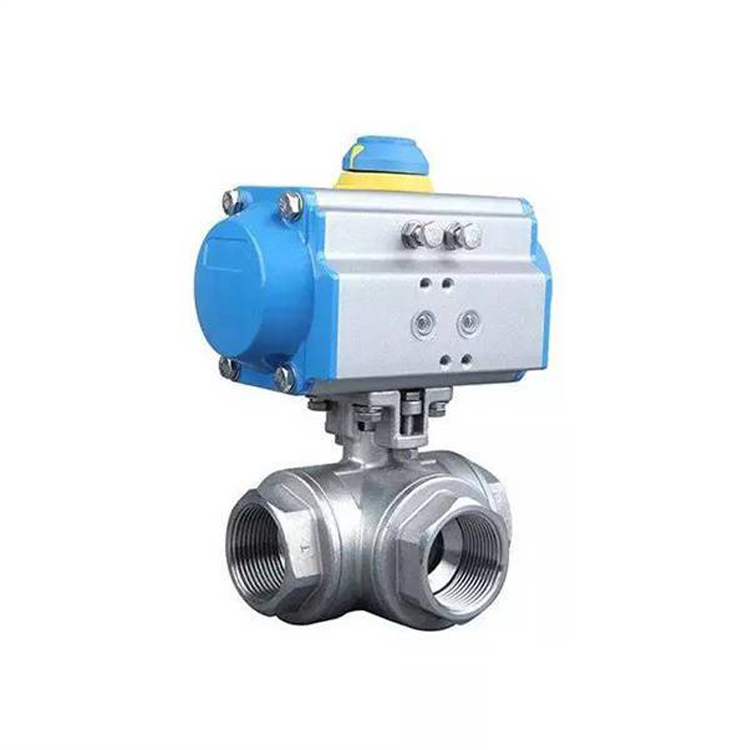

进口气动三通内螺纹球阀
类别：进口球阀
进口气动三通内螺纹球阀概述
气动内螺纹三通球阀产品特点
1.气动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
2.两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
3.四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
4.T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。进口气动三通内螺纹球阀产品选型
阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
进口气动三通内螺纹球阀外形尺寸
进口气动三通内螺纹球阀气动执行器
气动执行器有双作用式和单作用式（弹簧复位），采用齿轮齿条式结构传动，性能更安全可靠；大口径阀门采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用（弹簧复位）
| 执行器型号 | AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)－－失气时阀位开(FO)；气开式(K)－－失气时阀位关(FC)双作用执行机构：气关式(B)－－失气时阀位保持(FL)；气开式(K)－－ 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构 |
进口气动三通内螺纹球阀技术参数
| 公称通径DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | ||||||
| 阀体形式 | 整体式，分体式阀体 | ||||||
| 连接形式 | 螺纹式，焊接式 | ||||||
| 阀芯形式 | "O"型球形阀芯 | ||||||
| 动作范围 | 0～90° | ||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄漏) | ||||||
| 基本误差 | 带定位器：小于全行程的±2% | ||||||
| 死区 | 带定位器：小于全行程的±2% | ||||||
| 可调范围 | 250：1 | ||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | ||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | ||||||
