进口浮动式锻钢球阀
类别：进口球阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口浮动式锻钢球阀概述：
德国力特LIT阀门进口锻钢浮动式球阀是一种由德国力特按照API6D标准生产的采用阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部没有弹簧保证阀座紧贴球体，保持密封。每阀有两个阀座，每个方向都能密封，因而安装没有流向限制，是双向。 上下阀杆均没有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，保证球与密封圈的接处位置。全通径：阀门流量孔径与管线内径一致，以便管线清扫。
德国力特LIT阀门进口浮动式锻钢球阀参数：
公称通径：DN15-DN200
公称压力：150LB-2500LB
设计温度：-196℃-550℃
连接方式：法兰、焊接、对焊、承插焊、
适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
德国力特LIT阀门进口浮动式锻钢球阀部件：
材料名称 | 碳钢 | 不锈钢 | |||
阀体 | A105 | F304 | F304L | F316 | F316L |
球 | SS304 | SS304L | SS316 | SS316L | |
阀杆 | SS304 | SS304L | SS316 | SS316L | |
密封圈 | PTFE、RPTFE | ||||
垫片 | O型圈, PTFE, 金属垫片 | ||||
填料 | PTFE, 金属垫片 | ||||
止推垫片 | PTFE | ||||
定位片 | A283D, 不锈钢 | ||||
手柄 | A283D, 不锈钢 | ||||
薄型螺母 | 不锈钢 | ||||
定位销 | 不锈钢 | ||||
螺母 | A194-2H | A194-8 | A194-8M | ||
螺栓 | A193-B7 | A193-B8 | A193-B8M | ||

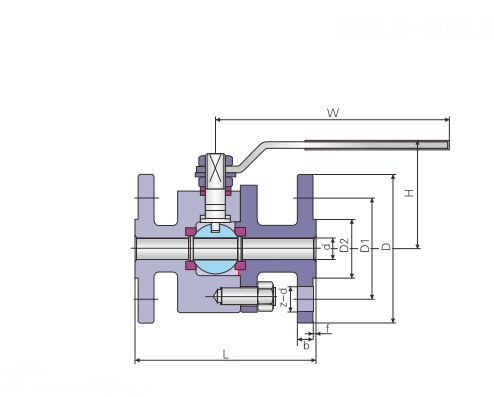

德国力特LIT阀门进口浮动式锻钢球阀尺寸：
Class 150LB
通径 | L | d | D | D1 | D2 | b | f | z-d | H | W | 重量 |
1/2 | 108 | 13 | 89 | 60.5 | 35 | 12 | 1.6 | 4-15 | 56 | 130 | 2.8 |
3/4 | 117 | 19 | 98 | 70 | 43 | 12 | 1.6 | 4-15 | 70 | 160 | 4.3 |
1 | 127 | 25 | 108 | 79.5 | 51 | 12 | 1.6 | 4-15 | 80 | 220 | 5.7 |
1-1/4 | 140 | 32 | 117 | 89 | 64 | 13 | 1.6 | 4-15 | 90 | 250 | 6.7 |
1-1/2 | 165 | 38 | 127 | 98.5 | 73 | 15 | 1.6 | 4-15 | 100 | 250 | 9.8 |
2 | 178 | 51 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 110 | 290 | 14.7 |
Class 300LB
通径 | L | d | D | D1 | D2 | b | f | z-d | H | W | 重量 |
1/2 | 140 | 13 | 95 | 66.5 | 35 | 14.2 | 1.6 | 4-15 | 56 | 130 | 3.3 |
3/4 | 152 | 19 | 117 | 82.5 | 43 | 15.7 | 1.6 | 4-19 | 70 | 160 | 5.6 |
1 | 165 | 25 | 124 | 89 | 51 | 17.5 | 1.6 | 4-19 | 80 | 220 | 6.7 |
1-1/4 | 178 | 32 | 133 | 98.5 | 64 | 19 | 1.6 | 4-19 | 90 | 250 | 9.5 |
1-1/2 | 190 | 38 | 156 | 114.5 | 73 | 20.6 | 1.6 | 4-22 | 100 | 250 | 13.4 |
2 | 216 | 51 | 165 | 127 | 92 | 22.3 | 1.6 | 8-19 | 110 | 290 | 20 |
