进口低温球阀
类别：进口球阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口低温球阀概述：
德国力特LIT阀门进口低温球阀是一种由德国力特按照API6D标准生产的采用加长阀盖设计及滴水板设计、防火及防静电设计、阀腔泄压阀门密封圈的设计等。同时针对阀门密封圈的设计，重点介绍了单活塞密封和双活塞密封型式的结构特点及密封原理。低温球阀的区分：在介质温度-40 ℃以下的阀门称作低温球阀，应用在介质温度-101 ℃以下的阀门称作超低温球阀。
德国力特LIT阀门进口低温球阀参数：
公称通径：DN15-DN1200
公称压力：150LB-2500LB
设计温度：-196℃~80℃
连接方式：法兰、焊接
适用介质：乙烯、丙烯，液氧、液氮、液氢、液化天然气等
德国力特LIT阀门进口低温球阀部件：
阀体 | 0Cr18Ni9、F304、F3I6 |
球体 | 0Cr18Ni9、F304、F3I6 |
阀杆 | 0Cr18Ni9、F304、F3I6 |
填料、密封圈 | PTFE、F304、F3I6 |

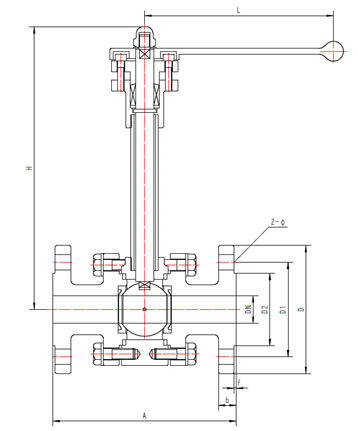

德国力特LIT阀门进口低温球阀尺寸：
通径 DN(mm) | 150LB 尺寸(mm) | 重量 (kg) | ||||||||
A | H | D | D1 | D2 | Z-Ф | b | f | L | ||
1/2 | 108 | 207 | 89 | 60.5 | 35 | 4-15 | 10 | 1.6 | 140 | 4.2 |
3/4 | 117 | 239 | 98 | 70 | 43 | 4-15 | 11 | 1.6 | 160 | 5.6 |
1 | 127 | 254 | 108 | 79.5 | 51 | 4-15 | 12 | 1.6 | 180 | 7.2 |
1-1/4 | 140 | 280 | 117 | 89 | 63 | 4-15 | 13 | 1.6 | 200 | 11.3 |
1-1/2 | 165 | 292 | 127 | 98.5 | 73 | 4-15 | 15 | 1.6 | 200 | 13.8 |
2 | 203 | 322 | 152 | 120.5 | 92 | 4-19 | 16 | 1.6 | 250 | 18.6 |
2-1/2 | 222 | 354 | 178 | 139.5 | 105 | 4-19 | 18 | 1.6 | 320 | 32.8 |
3 | 241 | 375 | 190 | 152.5 | 127 | 4-19 | 19 | 1.6 | 320 | 46.2 |
4 | 305 | 420 | 229 | 190.5 | 157 | 8-19 | 24 | 1.6 | 360 | 60.3 |
5 | 356 | 452 | 254 | 216 | 186 | 8-22 | 24 | 1.6 | 500 | 101.6 |
6 | 394 | 491 | 279 | 241.5 | 216 | 8-22 | 26 | 1.6 | 700 | 166.2 |
8 | 457 | 544 | 343 | 298.5 | 270 | 8-22 | 29 | 1.6 | 900 | 274.6 |
