进口燃气球阀
类别：进口球阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口燃气球阀概述：
德国力特LIT阀门进口燃气球阀是一种由德国力特按照适合天然气工况要求生产的一种以球阀。德国力特燃气球阀密封设计的双线密封．可自然泄压阀座．能保证高、低压及真空状态下的完全密封，保证燃气的无泄漏。
德国力特LIT阀门进口燃气球阀参数：
公称通径：DN15-DN2000
公称压力：150LB-2500LB
设计温度：-29℃~180℃
连接方式：法兰、焊接
适用介质：天然气、煤气等
德国力特LIT阀门进口燃气球阀部件：
名称 | 材料 | ||||
阀体 /阀盖 | CF8 | CF3 | CF8M | CF3M | WCB |
球体 | CF8 | CF3 | CF8M | CF3M | WCB HCr |
阀杆 | F304 | F304L | F316 | F316L | 2C13 |
阀座 | PTFE、PPL | ||||

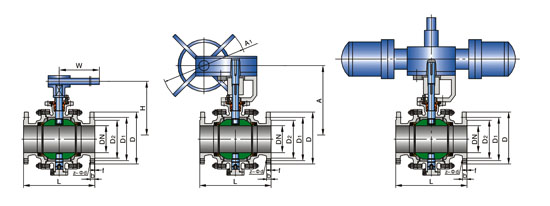

德国力特LIT阀门进口燃气球阀尺寸：
规格(mm) | 150LB尺寸 (mm) | ||||||||||||
inch | DN | d1 | L | D | D1 | D2 | b | z-Φd | H | W | A | A1 | A2 |
2″ | 50 | 51 | 178 | 152 | 120.7 | 92 | 16 | 4-Φ19 | 110 | 240 | - | - | - |
21/2″ | 65 | 64 | 191 | 177.8 | 139.7 | 104.7 | 18 | 4-Φ19 | 125 | 280 | - | - | - |
3″ | 85 | 76 | 203 | 190.5 | 152.4 | 127 | 19 | 4-Φ19 | 155 | 310 | - | - | - |
4″ | 100 | 102 | 229 | 229 | 190.5 | 157 | 24 | 8-Φ19 | 178 | 330 | - | - | - |
5″ | 125 | 127 | 356 | 254 | 216 | 185.7 | 26 | 8-Φ22 | 255 | 600 | - | - | - |
6″ | 150 | 152 | 394 | 279 | 241.3 | 216 | 26 | 8-Φ22 | 275 | 1050 | 378 | 400 | 200 |
8″ | 200 | 203 | 457 | 343 | 298.5 | 270 | 29 | 8-Φ22 | - | - | 421 | 400 | 200 |
10″ | 250 | 254 | 533 | 406 | 362 | 324 | 31 | 12-Φ25 | - | - | 482 | 400 | 200 |
12″ | 300 | 305 | 610 | 483 | 432 | 381 | 32 | 12-Φ25 | - | - | 549 | 600 | 330 |
14″ | 350 | 337 | 686 | 533 | 476.3 | 413 | 35 | 12-Φ29 | - | - | 582 | 600 | 330 |
16″ | 400 | 387 | 762 | 597 | 540 | 470 | 37 | 16-Φ29 | - | - | 687 | 800 | 370 |
18″ | 450 | 438 | 864 | 635 | 578 | 533.4 | 40 | 16-Φ32 | - | - | 730 | 800 | 370 |
20″ | 500 | 489 | 914 | 698.5 | 635 | 584 | 43 | 20-Φ32 | - | - | 772 | 800 | 370 |
24″ | 600 | 591 | 1067 | 813 | 749.3 | 692 | 48 | 20-Φ35 | - | - | 995 | 800 | 515 |
26″ | 650 | 633 | 1143 | 870 | 806 | 749 5 | 69 | 24-Φ35 | - | - | 1022 | 800 | 515 |
28″ | 700 | 686 | 1245 | 927 | 863 | 800 | 72 | 28-Φ35 | - | - | 1088 | 800 | 515 |
30″ | 750 | 735 | 1295 | 984 | 914.4 | 857 | 75 | 28-Φ35 | - | - | 1153 | 800 | 515 |
32″ | 800 | 781 | 1372 | 1060.5 | 978 | 914.4 | 81 | 28-Φ42 | - | - | 1223 | 800 | 570 |
34″ | 850 | 830 | 1473 | 1111 | 1029 | 965 | 83 | 32-Φ42 | - | - | 1307 | 800 | 570 |
36″ | 900 | 874 | 1524 | 1168 | 1086 | 1022.4 | 91 | 32-Φ42 | - | - | 1374 | 800 | 570 |
