进口电动小流量调节阀
类别：进口调节阀
德国力特LIT阀门电动小流量调节阀 技术参数及性能：
阀体部分：
阀体型式：直通锻造阀体
公称通径：DN5、8、10、15、20、25mm
公称压力：CLASS 150、300、 600、900、1500 Lb
连接方式：螺纹、焊接
阀盖形式：阀体一体型
填 料：V型聚四氟乙烯、柔性石墨填料等
密封垫：金属夹石墨密封垫、聚四氟乙烯垫
执行机构：气动：多弹簧执行机构、电动
阀芯型式：单座柱塞
流量特性：等百分比、线性 、快开

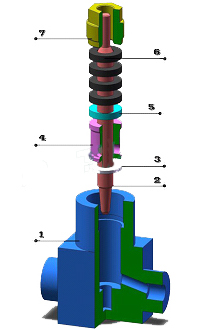

德国力特LIT阀门气动小流量调节阀 材料及内部结构
本体材质为碳钢
本体材质为不锈钢
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
德国力特LIT阀门电动小流量调节阀 可提供的控制阀流量特性
等百分比特性阀瓣 直线特性阀瓣 快开特性阀瓣
德国力特LIT阀门电动小流量调节阀尺寸及缩腔型内件与行程额定Cv值：
阀门尺寸 inch （mm） | 阀门尺寸 inch （mm） | 额定行程 （mm） | 额定Cv值 | |||||||||
阀门开度%行程 | ||||||||||||
等百分比性 | 直线特性 | |||||||||||
10% | 30% | 50% | 70% | 100% | 10% | 30% | 50% | 70% | 100% | |||
3/4 （20）
| 1/5 （5） | 10 | 0.04 | 0.11 | 0.24 | 0.62 | 0.8 | 0.09 | 0.27 | 0.35 | 0.64 | 0.9 |
1/4 （8） | 16 | 0.09 | 0.17 | 0.34 | 0.95 | 1.6 | 0.27 | 0.68 | 1.09 | 1.49 | 1.8 | |
3/8（10） | 0.14 | 0.27 | 0.53 | 1.48 | 2.5 | 0.42 | 1.06 | 1.69 | 2.32 | 2.8 | ||
1/2 （15） | 0.22 | 0.43 | 0.85 | 2.37 | 4 | 0.67 | 1.66 | 2.65 | 3.65 | 4.4 | ||
3/4 （20） | 0.34 | 0.68 | 1.35 | 3.74 | 6.3 | 1.05 | 2.60 | 4.16 | 5.72 | 6.9 | ||
