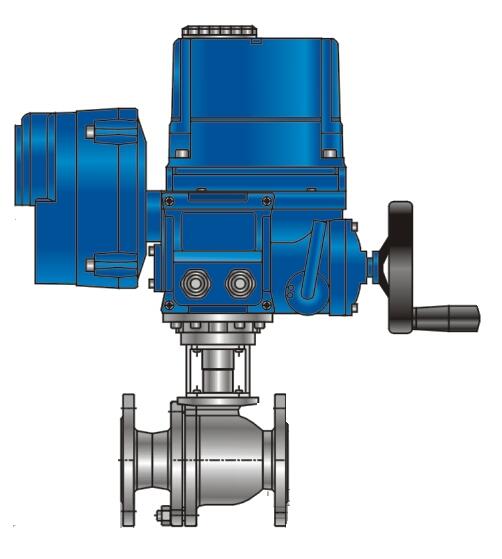

进口电动调节球阀
类别：进口调节阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口电动调节球阀参数：
壳体
壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级为IP67，NEMA4和6，并有IP68和防爆型供选择。
电机
全封闭式鼠笼式电机，体积小，扭矩大，惯性力小，绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
手动结构
手轮的设计保证安全可靠、省力、体积小。不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。（注：在电机不通电的状况下，电动执行器将保持永久手动状态）
指示器
指示器安装在中心轴上，可以观察阀门位置。镜面采用凸透镜设计，不积水，观察更方便。
干燥器
用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
限位开关
机械，电子双重限位。机械限位螺钉可调，安全可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置,无需电池支持。(微动开关接点均为银质触点)
扭矩开关
可提供过载保护（M-005/008/010除外），在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。（出厂前已设定好，请用户不要随意更改设置）
自锁
精密的双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低（最大50分贝），寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
防脱螺栓
拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采用不锈钢材质。
安装
底部安装尺寸符合ISO5211国际标准，驱动轴套可拆下根据需要进行加工，适应性强。可以垂直安装，也可以水平安装。
线路
控制线路符合单相或三相电源标准，线路布置紧凑合理，接线端子可有效满足各种附加功能的要求。阀开关到位均有无源接点输出（可根据客户要求另行加工。）
智能模块
采用集成度高，功耗很低的单片机与模拟电路混合的控制板，更采用全金属外挂式安装，使执行器电机热源与控制板有效隔离，很大程度地提高了软件及硬件的抗干扰性能及耐温性。
阀位数字显示
执行器在打开或关闭过程中，阀位的变化在液晶屏上以大数字方式实时显示。
相序自动调整
智能型执行器自动检测接入的三相电源相序，无需用户考虑三相电源的相序问题。
德国力特LIT阀门电动执行器配置
外 壳 | 防水级别 IP67,NEMA 4 and 6 | |
电机电源 | 标准：220V AC 单相 | |
电 机 | 鼠笼式异步电机 | |
限位开关 | 开/关，各1个 SPDT,250V AC 10A | |
辅助限位开关 | 开/关，各1个 SPDT,250V AC 10A | |
扭矩开关 | 开/关，各1个 SPDT,250V AC 10A | QDL-005/008/010除外 |
行 程 | 90°±10° | 0°～270°可选 |
失速防护/ | 内置过热保护，开115℃ ±5℃ /关 97℃ ±5℃ | |
指 示 器 | 连续的位置指示刻度 | |
手动操作 | 机械离合机构，配手轮操作 | |
自锁装置 | 蜗轮，蜗杆机构提供自锁 | |
机械限位 | 2个外部调整螺栓 | |
干 燥 器 | 7-10W (110/220V AC) | |
接 线 孔 | 2个 PF 3/4 | |
环境温度 | -20℃～+70℃ | |
润 滑 | 铝基润滑脂（EP 型） | |
材 料 | 钢，铝合金，铝青铜，聚碳酸脂 | |
环境湿度 | 最大 90％ RH | 非凝结 |
抗震性能 | X Y Z 10g，0.2～34 Hz，30分钟 | |
外 涂 层 | 干粉，环氧聚酯，具有超强防腐功能 | |
可选规格
| 可选配置 | 备注 |
1 | 防爆执行器（ExdⅡ BT4,ExdⅡ CT6） | |
2 | 防水执行器（IP68,10M,250HR） | |
3 | 电位计（1K-10K） | |
4 | 比例控制单元（输入，输出信号4-20mA DC /1-5V /1-10V） | |
5 | 现场控制单元（就地控制 开/停/关选择开关，就地/远程切换） | |
6 | 行程120°，180°，270° | |
7 | 直流电机（24V DC） | |
8 | 附加扭矩开关（SPDT X 2 250V AC 10A） | |
9 | 电流位置传感器（输出4-20mA DC） | |
10 | 断电后，电动阀自动开或关控制柜 | |
11 | 耐高温执行器（-10℃～+100℃） | |
12 | 耐低温执行器（-40℃～+70℃） | |
13 | 低速执行器 |

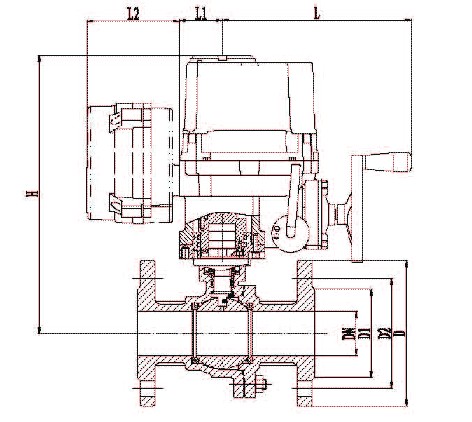

德国力特LIT阀门进口电动调节球阀尺寸：
公称通径 | A | ΦD1 | N-Φd | H1 | H2 | H | L | L2 | L3 |
DN15 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 |
DN20 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 |
DN25 | 65 | Φ85 | 4-Φ13 | 72 | 70 | 510 | 53.5 | 216 | 136.5 |
DN32 | 80 | Φ100 | 4-Φ18 | 80 | 75 | 530 | 53.5 | 216 | 136.5 |
DN40 | 90 | Φ110 | 4-Φ18 | 100 | 95 | 560 | 53.5 | 216 | 136.5 |
DN50 | 100 | Φ125 | 4-Φ18 | 107 | 100 | 585 | 53.5 | 216 | 136.5 |
DN65 | 105 | Φ145 | 4-Φ18 | 108 | 105 | 610 | 53.5 | 216 | 136.5 |
DN 80 | 120 | Φ160 | 8-Φ18 | 127 | 125 | 630 | 81 | 276 | 140 |
DN100 | 140 | Φ180 | 8-Φ18 | 145 | 140 | 670 | 81 | 276 | 140 |
DN125 | 170 | Φ210 | 8-Φ18 | 170 | 170 | 715 | 82 | 276 | 140 |
DN150 | 195 | Φ240 | 8-Φ23 | 185 | 180 | 757 | 100 | 276 | 140 |
DN200 | 240 | Φ295 | 8-Φ23 | 215 | 210 | 807 | 100 | 276 | 140 |
