进口锻钢闸阀
类别：进口闸阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口锻钢闸阀概述：
德国力特LIT阀门进口锻钢闸阀是德国力特根据API6D标准生产的一款锻件闸阀；德国力特锻钢闸阀有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
德国力特LIT阀门进口锻钢闸阀参数：
公称通径：DN15-DN100
公称压力：150LB-2500LB
设计温度：-29℃-600℃
连接方式：法兰、焊接、螺纹、
适用介质：气、水、油、蒸汽、燃气、腐蚀性流体
德国力特LIT阀门进口锻钢闸阀部件：
序号 | 名 称 | 美标碳钢 | 美标合金钢 | 美标不锈钢钢 | ||
Part Name | Type A 105 | Type F22 | Type F304(L) | Type F316(L) | ||
1 | 阀体 | Body | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
2 | 阀座 | Seat Ring | A276 420 | A276 304 | A276 F304(L) | A276 F316(L) |
3 | 闸板 | Wedge | A276 430&410 | A182 F304 | A182 F304(L) | A182 F316(L) |
4 | 阀杆 | Stem | A182 F6 | A182 F304 | A182 F304(L) | A182 F316(L) |
5 | 垫片 | Gasket | Corrugated SS+graphite | SS+PTFE | ||
6 | 阀盖 | Bonnet | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
7 | 螺栓 | Bonnet Bolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
8 | 销 | Pin | A276 420 | A276 F304 | ||
9 | 填料压套 | Gland | A276 410 | A182 F304(L) | A182 F316(L) | |
10 | 活节螺丝 | Gland Eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
11 | 填料压盖 | Gland Flange | A105 | A182 F11 | A182 F304(L) | A182 F316(L) |
12 | 螺母 | Gland Nut | A194 2H | A 194 4 | A194 8 | A194 8M |
13 | 阀杆螺母 | Stem Nut | A276 420/Cu-Alloy(铜合金) | |||
14 | 手轮锁紧螺母 | H.W.Lock Nut | A 194 2H | A194 4 | A 194 8 | A194 8M |
15 | 铭牌 | Nameplate | SS | |||
16 | 手轮 | Handwheel | A197 | |||
17 | 衬垫 | Bearing Gasket | A473 431 | |||
18 | 填料 | Stem Packing | Flexible Graphite | PTFE | ||
适用介质 Suitable Medium | (水、油、气等)W.O.G.etc | (酸类)HNO3,CH3OOH etc | ||||
适用温度 Suitable Temperature | -29℃～425℃ | -29℃～550℃ | -29℃～180℃ | |||

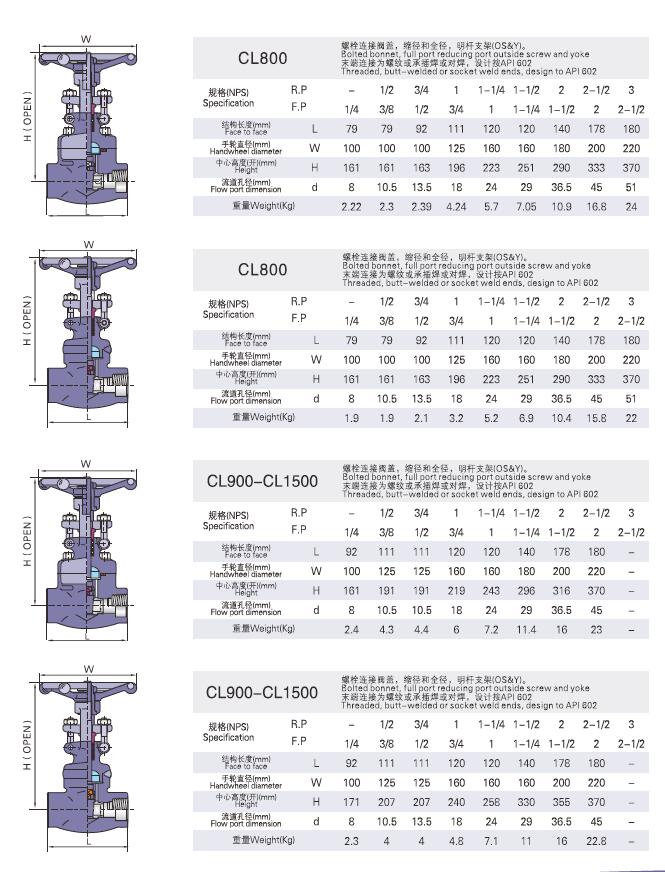

德国力特LIT阀门进口锻钢闸阀尺寸：
