进口蝶式止回阀
类别：进口止回阀
品牌：德国力特LIT阀门
德国力特LIT阀门进口蝶式止回阀概述：
德国力特LIT阀门进口蝶式止回阀是德国力特根据API标准生产的，双瓣旋启式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹连接。由于阀瓣的关闭行程短，并且有弹簧加载，可显著减少水锤现象。
德国力特LIT阀门进口蝶式止回阀参数：
公称通径：DN40-DN1200
公称压力：0.6MPA-42MPA
设计温度：-196℃-600℃
连接方式：对夹、
适用介质：气、水、油、蒸汽、燃气、腐蚀性流体
德国力特LIT阀门进口蝶式止回阀部件：
主 要 | 阀体 | WCB(A105) | ZG1Cr18Ni9Ti | CF8(304) | CF3(304L) | ZG1Cr18Ni12Mo2Ti | 0Cr17Ni1Mo2 | 00Cr17Ni14Mo2 |
阀体 | CF8 | CF8 | CF8 | CF3 | CF8M | CF8M | CF3M | |
阀轴 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni9 | 00Cr19Ni10 | 1Cr18Ni12Mo2Ti | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 | |
弹簧 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 00Cr19Ni10 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 00Cr17Ni14Mo2 |

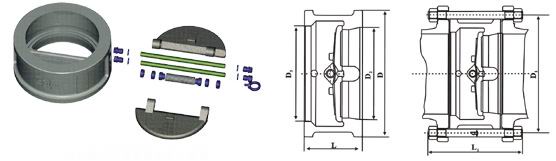

德国力特LIT阀门进口蝶式止回阀尺寸：
公称压力 | 公称通径 | 尺寸(mm) | 重量 | 配管法兰(供参考) | ||||||
L | D | D3 | D2 | 螺栓孔中心 | 螺栓数量 | 螺栓直径d | 螺栓长度L1 | |||
PN1.0MPa | 40 | 60 | 96 | 46 | 41 | 2 | 110 | 4 | M16 | 150 |
50 | 60 | 109 | 56 | 51 | 2 | 125 | 4 | M16 | 150 | |
65 | 67 | 129 | 73 | 65 | 3 | 145 | 4 | M16 | 155 | |
80 | 73 | 144 | 88 | 80 | 4 | 160 | 8 | M16 | 160 | |
100 | 73 | 164 | 108 | 102 | 6 | 180 | 8 | M16 | 165 | |
125 | 86 | 194 | 132 | 127 | 8 | 210 | 8 | M16 | 180 | |
150 | 98 | 220 | 160 | 152 | 13 | 240 | 8 | M20 | 205 | |
200 | 127 | 275 | 210 | 203 | 24 | 295 | 8 | M20 | 235 | |
250 | 146 | 330 | 266 | 254 | 37 | 350 | 12 | M20 | 255 | |
300 | 181 | 380 | 310 | 305 | 50 | 400 | 12 | M20 | 290 | |
350 | 184 | 440 | 355 | 350 | 76 | 460 | 16 | M20 | 295 | |
400 | 191 | 482 | 405 | 400 | 110 | 515 | 16 | M24 | 310 | |
450 | 203 | 542 | 455 | 450 | 135 | 565 | 20 | M24 | 325 | |
500 | 219 | 597 | 505 | 500 | 158 | 620 | 20 | M24 | 345 | |
600 | 222 | 698 | 605 | 600 | 320 | 725 | 20 | M27 | 355 | |
700 | 305 | 811 | 700 | 695 | 380 | 840 | 24 | M27 | 440 | |
800 | 305 | 918 | 800 | 796 | 560 | 950 | 24 | M30 | 450 | |
900 | 368 | 1018 | 903 | 898 | 640 | 1050 | 28 | M30 | 520 | |
1000 | 432 | 1124 | 1055 | 1050 | 900 | 1160 | 28 | M33 | 590 | |
1200 | 524 | 1340 | 1205 | 1200 | 1400 | 1380 | 32 | M36 | 695 | |
